图集编号:06K105
图集名称:屋顶自然通风器选用与安装
定价:15.00 元
开本16: 开
主编单位:核工业第二研究设计院
图集内容简介:适用于大型工业厂房或高大空间利用自然通风比较经济的场所。图集中包括流线型和旋流型屋顶自然通风器的设计选用说明、外形尺寸图、风量估算表及其在混凝土屋脊、屋面板、斜屋面和钢结构屋脊、屋面上的安装。
目录

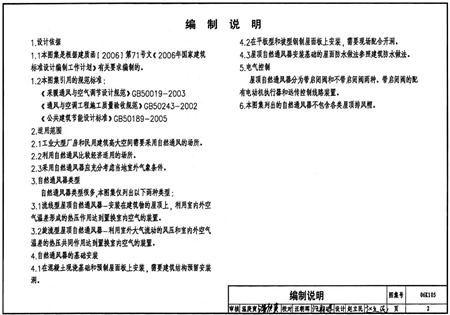

编制说明
设计选用说明

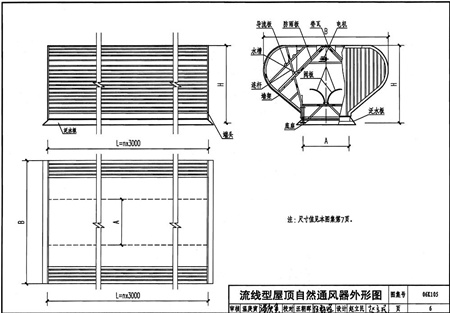

流线型屋顶自然通风器外形图
流线型屋顶自然通风器外形尺寸
流线型屋顶自然通风器风量估算值
旋流型屋顶通风器风量估算值
施工安装说明
流线型屋顶自然通风器混凝土屋脊上安装
流线型屋顶自然通风器混凝土斜屋面安装
流线型屋顶自然通风器混凝土屋面安装表
流线型屋顶自然通风器钢结构屋脊上安装示意图
流线型屋顶自然通风器钢结构斜屋面上安装示意图

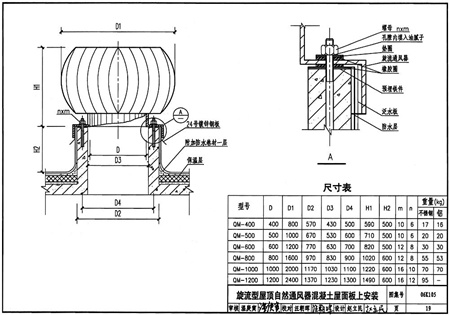

旋流型屋顶自然通风器混凝土屋面板上安装
旋流型屋顶自然通风器混凝土屋脊上安装
旋流型屋顶自然通风器混凝土斜屋面上安装
旋流型屋顶自然通风器钢结构屋脊上安装示意图
旋流型屋顶自然通风器钢结构斜屋面上安装示意图
旋流型屋顶自然通风器底座大样
旋流型屋顶自然通风器预埋铁件、固定板
流线型屋顶自然通风器电气原理图
